Q91Y-630W Βαρέως Τύπου Υδραυλική Ψαλιδιά Μεταλλικών Σιδηροπυριτών για Επεξεργασία Σιδηροπυριτών 9–11 TPH

Επισκόπηση Προϊόντος

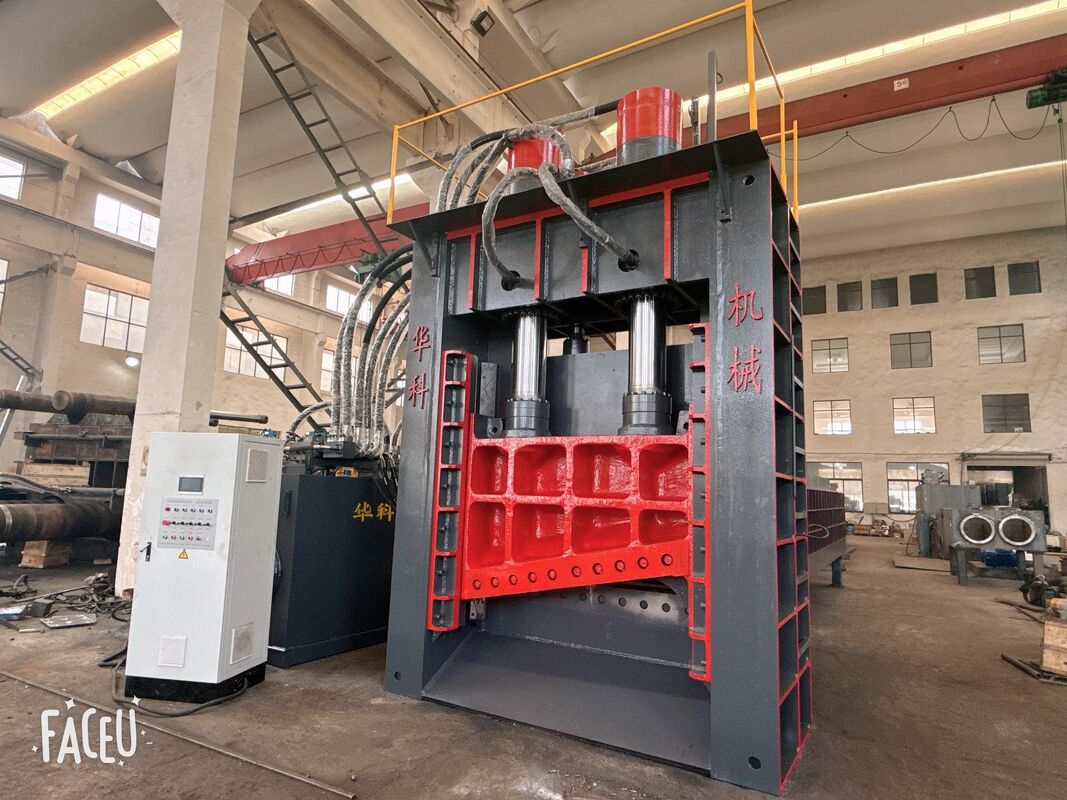

Η βαρέως τύπου υδραυλική ψαλιδιά μεταλλικών σιδηροπυριτών Q91Y-630W έχει σχεδιαστεί για την κοπή μακριών, ογκωδών και υψηλού όγκου σιδηροπυριτών σε μικρότερα και πιο διαχειρίσιμα κομμάτια. Είναι κατάλληλη για αυλές ανακύκλωσης σιδηροπυριτών, χαλυβουργεία, χυτήρια, εργοστάσια επεξεργασίας μετάλλων και εγκαταστάσεις ανακύκλωσης βιομηχανικών αποβλήτων.

Το μηχάνημα συνδυάζει δύο κύριους κυλίνδρους κοπής με έναν κύλινδρο γρήγορης κοπής, παρέχοντας συνολική συνδυασμένη δύναμη κοπής 655 τόνους. Είναι εξοπλισμένο με κιβώτιο τροφοδοσίας 7000 × 1600 × 900 mm, λάμα κοπής 1600 mm, έναν πίσω κύλινδρο ώθησης υλικού και ένα ρυθμιζόμενο σύστημα ελέγχου μήκους κοπής. Για την επεξεργασία σιδηροπυριτών, η τεκμηριωμένη παραγωγική ικανότητα εκτιμάται συντηρητικά σε 9–11 τόνους ανά ώρα.

Βασικά Τεχνικά Πλεονεκτήματα

Συνδυασμένη Δύναμη Κοπής 655 Τόνων

Το Q91Y-630W χρησιμοποιεί:

• Δύο κύριους κυλίνδρους κοπής, ο καθένας με ονομαστική ισχύ περίπου 260 τόνους
• Έναν κύλινδρο γρήγορης κοπής με ονομαστική ισχύ περίπου 135 τόνους
• Συνολική συνδυασμένη δύναμη κοπής: 655 τόνοι

Αυτή η υδραυλική διαμόρφωση παρέχει τη δύναμη που απαιτείται για την επεξεργασία βαρέων σιδηροπυριτών, αποκομμάτων χοντρών πλακών, στρογγυλών χαλύβων, τετράγωνων χαλύβων και άλλων βιομηχανικών σιδηρούχων υλικών εντός του καθορισμένου εύρους αντοχής υλικού.

Παραγωγική Ικανότητα Επεξεργασίας Σιδηροπυριτών 9–11 Τόνων Ανά Ώρα

Για εφαρμογές σιδηροπυριτών, το μηχάνημα έχει μια συντηρητικά εκτιμώμενη ρυθμό παραγωγής 9–11 τόνους ανά ώρα.

Η πραγματική παραγωγή μπορεί να διαφέρει ανάλογα με:

• Τον τύπο του σιδηροπυριτή
• Πάχος υλικού
• Την πυκνότητα του υλικού
• Την αποδοτικότητα τροφοδοσίας
• Απαιτούμενο μήκος κοπής
• Την εμπειρία του χειριστή
• Την ταχύτητα τροφοδοσίας γερανού ή αρπάγης

Η δηλωμένη ικανότητα βασίζεται στην επεξεργασία σιδηροπυριτών και δεν πρέπει να εφαρμόζεται αυτόματα σε αλουμίνιο, χαλκό, ανοξείδωτο χάλυβα ή άλλα υλικά χωρίς ξεχωριστή επιβεβαίωση.

Κιβώτιο Τροφοδοσίας 7 Μέτρων για Μακριούς Σιδηροπυρίτες

Το εσωτερικό κιβώτιο τροφοδοσίας έχει διαστάσεις:

7000 × 1600 × 900 mm

Το κιβώτιο τροφοδοσίας μήκους 7 μέτρων είναι κατάλληλο για τη λήψη μακριών και ογκωδών υλικών σιδηροπυριτών. Αυτός ο σχεδιασμός βοηθά στη μείωση της ανάγκης για υπερβολική χειροκίνητη προ-κοπή πριν το υλικό εισέλθει στη διαδικασία κοπής.

Τυπικά υλικά μπορεί να περιλαμβάνουν:

• Μακριά αποκόμματα χάλυβα
• Πλάκα σιδηροπυριτών
• Σιδηροπυρίτες δομικών στοιχείων
• Στρογγυλός χάλυβας
• Τετράγωνος χάλυβας
• Σιδηροπυρίτες κατεδαφίσεων
• Απόβλητα βιομηχανικής παραγωγής χάλυβα

Το μακρύ κιβώτιο τροφοδοσίας υποστηρίζει επίσης οργανωμένη τροφοδοσία και σταδιακή ώθηση υλικού προς την αίθουσα κοπής.

Λάμα Κοπής Πλάτους 1600 mm

Το μηχάνημα είναι εξοπλισμένο με μήκος λάμας 1600 mm και πλάτος κοπής 1600 mm.

Το ευρύ άνοιγμα κοπής επιτρέπει τη τοποθέτηση διαφορετικών κομματιών σιδηροπυριτών στην περιοχή κοπής και υποστηρίζει την επεξεργασία ογκωδών ή ακανόνιστων σιδηροπυριτών.

Το τεκμηριωμένο ελάχιστο ύψος ανοίγματος ψαλιδιού είναι 550 mm και η γωνία κοπής είναι 10,5 μοίρες.

Σύστημα Τροφοδοσίας Υλικού με Πίσω Ώθηση

Το Q91Y-630W χρησιμοποιεί έναν πίσω υδραυλικό κύλινδρο για να ωθήσει το υλικό σιδηροπυριτών προς την αίθουσα κοπής.

Προδιαγραφές Συστήματος Ώθησης Υλικού

• Μοντέλο κυλίνδρου ώθησης: YG220/160-7000
• Διαδρομή κυλίνδρου: 7000 mm
• Μέγιστη ώθηση: 1350 kN
• Περίπου δύναμη ώθησης: 135 τόνοι
• Ταχύτητα ώθησης: 300 mm/s
• Μέθοδος ώθησης: ώθηση με πίσω κύλινδρο
• Μήκος κοπής: ρυθμιζόμενο
• Σύστημα ελέγχου μήκους: περιλαμβάνεται

Ο σχεδιασμός με πίσω ώθηση βοηθά στην προώθηση μακριών και μικτών σιδηροπυριτών μέσω του κιβωτίου τροφοδοσίας χωρίς να βασίζεται αποκλειστικά σε χειροκίνητη επανατοποθέτηση. Το ρυθμιζόμενο σύστημα μήκους κοπής επιτρέπει στον χειριστή να ελέγχει το κατά προσέγγιση μέγεθος του κομμένου υλικού σύμφωνα με τις απαιτήσεις μεταφοράς, αποθήκευσης ή φόρτωσης φούρνου.

Υδραυλικό Σύστημα Συγκράτησης Υλικού

Πριν από την κύρια διαδρομή κοπής, το σύστημα συγκράτησης υλικού πιέζει τους σιδηροπυρίτες σε μια πιο σταθερή θέση.

Το μηχάνημα είναι εξοπλισμένο με δύο κυλίνδρους συγκράτησης υλικού.

Παράμετροι Συγκράτησης Υλικού

• Μοντέλο κυλίνδρου: YG200/140-950
• Ποσότητα: 2 κύλινδροι
• Μέγιστη ώθηση: 800 kN ανά κύλινδρο
• Περίπου δύναμη συγκράτησης: 80 τόνοι ανά κύλινδρο
• Συνολική δύναμη συγκράτησης: περίπου 160 τόνοι
• Διαδρομή κυλίνδρου: 900 mm

Το σύστημα συγκράτησης βοηθά στη σταθεροποίηση χαλαρών ή ακανόνιστων σιδηροπυριτών πριν την κοπή, μειώνοντας την κίνηση του υλικού κατά τη διάρκεια του κύκλου κοπής.

Δείκτης Ικανότητας Κοπής

Το PDF καθορίζει δείκτες ικανότητας κοπής για χάλυβα με αντοχή σε εφελκυσμό που δεν υπερβαίνει:

Δb ≤ 450 MPa

Υπό την καθορισμένη συνθήκη αντοχής υλικού, τα τεκμηριωμένα δείκτες μεγέθη περιλαμβάνουν:

Αυτές οι τιμές πρέπει να αντιμετωπίζονται ως δείκτες ικανότητας υπό την δηλωμένη κατάσταση υλικού. Η πραγματική απόδοση κοπής μπορεί να διαφέρει ανάλογα με την ποιότητα, το σχήμα, τη θέση τροφοδοσίας, την κατάσταση της λάμας και τη μέθοδο λειτουργίας.

Κύριες Τεχνικές Προδιαγραφές

Η συχνότητα κοπής χωρίς φορτίο τεκμηριώνεται ως 3–4 κύκλοι ανά λεπτό και δεν πρέπει να συγχέεται με τον πραγματικό κύκλο παραγωγής με φορτίο.

Διαμόρφωση Κινητήρα και Υδραυλικής Αντλίας

Το υδραυλικό σύστημα ισχύος χρησιμοποιεί τρεις κύριους κινητήρες και τρεις υδραυλικές αντλίες.

Κύριος Κινητήρας

• Μοντέλο: YE-225M-4
• Ονομαστική ισχύς: 45 kW ανά κινητήρα
• Ποσότητα: 3 σετ
• Συνολική ισχύς κύριων κινητήρων: 135 kW
• Ονομαστική ταχύτητα: 1440 rpm

Υδραυλική Αντλία

• Μοντέλο: A4V-250
• Ποσότητα: 3 σετ
• Ονομαστική πίεση: 31,5 MPa
• Ονομαστική χωρητικότητα: 250 ml/r

Η πίεση λειτουργίας του υδραυλικού συστήματος ορίζεται σε όχι περισσότερο από 25 MPa, ενώ η ονομαστική πίεση της υδραυλικής αντλίας είναι 31,5 MPa. Αυτές είναι διαφορετικές τεχνικές τιμές και δεν πρέπει να αντιμετωπίζονται ως η ίδια παράμετρος.

Σύστημα Ψύξης για Υδραυλική Λειτουργία

Το Q91Y-630W περιλαμβάνει ένα σύστημα κυκλοφορίας ψύξης νερού για την υδραυλική μονάδα.

Προδιαγραφές Συστήματος Ψύξης

• Μοντέλο αντλίας ψύξης: 65-125A-2.2
• Ισχύς αντλίας ψύξης: 2,2 kW
• Ονομαστική ταχύτητα: 1450 rpm
• Ονομαστική ροή: 200 L/min
• Ονομαστική πίεση: 0,63 MPa
• Μοντέλο ψύκτη νερού: BB60H-20
• Ποσότητα: 1 σετ

Το σύστημα ψύξης υποστηρίζει τη διαχείριση της θερμοκρασίας του υδραυλικού λαδιού κατά τη βιομηχανική λειτουργία.

Λειτουργία PLC και Τηλεχειρισμού

Το μηχάνημα είναι εξοπλισμένο με έλεγχο PLC και τηλεχειρισμό.

Τα κύρια εξαρτήματα ελέγχου που αναφέρονται στις προδιαγραφές περιλαμβάνουν:

• PLC σειράς Omron CP1E
• Τερματικοί διακόπτες Omron
• Οθόνη κειμένου XINJIE
• Ηλεκτρικά εξαρτήματα Delixi
• Ηλεκτροβαλβίδες Yicheng
• Πλάκες φθοράς ειδικού χάλυβα Xingcheng

Η λειτουργία τηλεχειρισμού επιτρέπει στον χειριστή να διαχειρίζεται τις ενέργειες του μηχανήματος από μια κατάλληλη θέση εργασίας. Αυτό μπορεί να μειώσει την ανάγκη να παραμένει κοντά στην περιοχή κοπής κατά τη διάρκεια της κανονικής λειτουργίας.

Κατάλληλες Εφαρμογές

Η υδραυλική ψαλιδιά μεταλλικών σιδηροπυριτών Q91Y-630W μπορεί να χρησιμοποιηθεί στις ακόλουθες βιομηχανίες:

Αυλές Ανακύκλωσης Μεταλλικών Σιδηροπυριτών

Το μηχάνημα μπορεί να επεξεργαστεί μακριούς, ογκώδεις και ακανόνιστους σιδηρούχους σιδηροπυρίτες σε μικρότερα τμήματα για διαλογή, αποθήκευση, μεταφορά ή μεταπώληση.

Χαλυβουργεία

Τα χαλυβουργεία μπορούν να χρησιμοποιήσουν το μηχάνημα για την προετοιμασία υλικών σιδηροπυριτών πριν τη φόρτωση φούρνου.

Χυτήρια

Τα χυτήρια μπορεί να χρησιμοποιήσουν το μηχάνημα για τη μείωση των διαστάσεων των σιδηροπυριτών και την προετοιμασία πιο διαχειρίσιμης τροφοδοσίας φούρνου.

Εργοστάσια Επεξεργασίας Μετάλλων

Αποκόμματα χαλύβδινων πλακών, υπολείμματα παραγωγής, δομικοί σιδηροπυρίτες και άλλα βιομηχανικά μεταλλικά απόβλητα μπορούν να επεξεργαστούν πριν την ανακύκλωση.

Επεξεργασία Σιδηροπυριτών Κατεδαφίσεων

Μακριά δομικά χάλυβα και απόβλητα κατεδαφίσεων μπορούν να κοντύνουν πριν τη μεταφορά ή περαιτέρω επεξεργασία.

Τυπικά Υλικά

Το μηχάνημα προορίζεται κυρίως για την επεξεργασία σιδηροπυριτών.

Κατάλληλα υλικά μπορεί να περιλαμβάνουν:

• Πλάκα σιδηροπυριτών
• Βαριά αποκόμματα χάλυβα
• Στρογγυλοί σιδηροπυρίτες χάλυβα
• Τετράγωνοι σιδηροπυρίτες χάλυβα
• Σιδηροπυρίτες δομικών στοιχείων
• Μακριές χαλύβδινες διατομές
• Βιομηχανικά απόβλητα χάλυβα
• Σιδηροπυρίτες κατεδαφίσεων
• Μικτοί βαριοί σιδηρούχοι σιδηροπυρίτες

Οι διαστάσεις υλικού, η ποιότητα χάλυβα, η αντοχή σε εφελκυσμό, το σχήμα και η μέθοδος τροφοδοσίας πρέπει να επιβεβαιώνονται πριν την επιλογή του μηχανήματος.

Πώς Λειτουργεί η Ψαλιδιά Μεταλλικών Σιδηροπυριτών Q91Y-630W

Βήμα 1: Φόρτωση Σιδηροπυριτών

Οι σιδηροπυρίτες χάλυβα φορτώνονται στο κιβώτιο τροφοδοσίας 7000 mm με γερανό, υδραυλική αρπάγη, εκσκαφέα ή άλλο κατάλληλο εξοπλισμό φόρτωσης.

Βήμα 2: Ώθηση Υλικού

Ο πίσω υδραυλικός κύλινδρος ωθεί τους σιδηροπυρίτες προς την αίθουσα κοπής. Ο χειριστής μπορεί να ρυθμίσει την απόσταση τροφοδοσίας ανάλογα με το απαιτούμενο μήκος κοπής.

Βήμα 3: Συγκράτηση Υλικού

Δύο υδραυλικοί κύλινδροι συγκράτησης πιέζουν τους σιδηροπυρίτες και τους σταθεροποιούν πριν την κοπή.

Βήμα 4: Υδραυλική Κοπή

Οι κύριοι κύλινδροι κοπής και ο κύλινδρος γρήγορης κοπής οδηγούν τη λάμα μέσα από το υλικό.

Βήμα 5: Εκφόρτωση Υλικού

Μετά την κοπή, τα μικρότερα τμήματα σιδηροπυριτών πέφτουν από την περιοχή κοπής και μπορούν να συλλεχθούν για μεταφορά, αποθήκευση ή φόρτωση φούρνου.

Βήμα 6: Επαναλαμβανόμενη Επεξεργασία

Ο πίσω κύλινδρος προωθεί το υπόλοιπο υλικό και το μηχάνημα επαναλαμβάνει τον κύκλο κοπής.

Οφέλη για Λειτουργίες Επεξεργασίας Σιδηροπυριτών

Μειωμένη Εξάρτηση από Χειροκίνητη Κοπή Φλόγας

Οι μακρινοί ή ογκώδεις σιδηροπυρίτες συχνά απαιτούν προ-κοπή πριν τη μεταφορά ή τη χρήση σε φούρνο. Η υδραυλική κοπή μπορεί να μειώσει την εξάρτηση από χειροκίνητη κοπή φλόγας για κατάλληλα υλικά.

Πιο Διαχειρίσιμες Διαστάσεις Σιδηροπυριτών

Το ρυθμιζόμενο σύστημα ώθησης και ελέγχου μήκους βοηθά στην παραγωγή μικρότερων τμημάτων σιδηροπυριτών που είναι ευκολότερα στην αποθήκευση, τη μεταφορά και την τροφοδοσία σε εξοπλισμό κατάντη.

Μεγάλη Ικανότητα Τροφοδοσίας

Το κιβώτιο τροφοδοσίας 7000 × 1600 × 900 mm μπορεί να δεχτεί μακριούς και ογκώδεις σιδηροπυρίτες, μειώνοντας την ανάγκη κοπής κάθε κομματιού πριν τη φόρτωση.

Βαριά Υδραυλική Δύναμη

Η συνδυασμένη δύναμη κοπής 655 τόνων υποστηρίζει την επεξεργασία βαρέων σιδηροπυριτών εντός των καθορισμένων ορίων αντοχής σε εφελκυσμό και μεγέθους.

Κατάλληλο για Βιομηχανικούς Όγκους Σιδηροπυριτών

Με τεκμηριωμένο ρυθμό παραγωγής σιδηροπυριτών 9–11 τόνων ανά ώρα, το μηχάνημα προορίζεται για λειτουργίες ανακύκλωσης που απαιτούν υψηλότερη παραγωγική ικανότητα από μικρές ψαλιδιές αλιγάτορα ή χειροκίνητο εξοπλισμό κοπής.

Πληροφορίες Αποστολής

Το μηχάνημα χωρίζεται σε κύρια τμήματα για μεταφορά.

Η τεκμηριωμένη πρόταση αποστολής περιλαμβάνει ένα εμπορευματοκιβώτιο flat-rack 40 ποδιών με πιθανές απαιτήσεις υπερβολικού πλάτους ή ύψους, μαζί με επιπλέον εμπορευματοκιβώτια για άλλα τμήματα του μηχανήματος. Η τελική επιλογή εμπορευματοκιβωτίου πρέπει να επιβεβαιωθεί σύμφωνα με τη διαδρομή αποστολής, τα όρια του μεταφορέα, τις απαιτήσεις του λιμανιού και τις τελικές διαστάσεις συσκευασίας.

Γιατί να Επιλέξετε την Υδραυλική Ψαλιδιά Μεταλλικών Σιδηροπυριτών Q91Y-630W;

Το Q91Y-630W παρέχει έναν πρακτικό συνδυασμό βαριάς δύναμης κοπής, ικανότητας τροφοδοσίας μακριών υλικών, υδραυλικής ώθησης, ελέγχου PLC και παραγωγής βιομηχανικών σιδηροπυριτών.

Βασικοί λόγοι για να εξετάσετε αυτό το μοντέλο περιλαμβάνουν:

• Συνδυασμένη δύναμη κοπής 655 τόνων
• Τεκμηριωμένη ικανότητα σιδηροπυριτών 9–11 TPH
• Κιβώτιο τροφοδοσίας μήκους 7000 mm
• Πλάτος κοπής 1600 mm
• Δύναμη πίσω ώθησης 135 τόνων
• Ρυθμιζόμενος έλεγχος μήκους κοπής
• Περίπου 160 τόνοι δύναμης συγκράτησης υλικού
• Λειτουργία PLC και τηλεχειρισμού
• Σύστημα κυκλοφορίας ψύξης νερού
• Προσαρμόσιμη τροφοδοσία ρεύματος

Συχνές Ερωτήσεις

Ποια είναι η παραγωγική ικανότητα του Q91Y-630W;

Η τεκμηριωμένη παραγωγική ικανότητα εκτιμάται συντηρητικά σε 9–11 τόνους ανά ώρα για σιδηροπυρίτες. Η πραγματική παραγωγή εξαρτάται από την πυκνότητα, τις διαστάσεις, την αποδοτικότητα τροφοδοσίας και το απαιτούμενο μήκος κοπής των σιδηροπυριτών.

Ποια είναι η συνολική δύναμη κοπής;

Το μηχάνημα χρησιμοποιεί δύο κύριους κυλίνδρους κοπής 260 τόνων και έναν κύλινδρο γρήγορης κοπής 135 τόνων. Το PDF αναφέρει τη συνολική συνδυασμένη δύναμη κοπής ως 655 τόνους.

Ποιο είναι το μέγεθος του κιβωτίου τροφοδοσίας;

Το εσωτερικό μέγεθος του κιβωτίου τροφοδοσίας είναι 7000 × 1600 × 900 mm.

Ποιο είναι το πλάτος της λάμας κοπής;

Το μήκος της λάμας κοπής και το πλάτος κοπής είναι και τα δύο 1600 mm.

Μπορεί να ρυθμιστεί το μήκος κοπής;

Ναι. Το σύστημα πίσω ώθησης υλικού περιλαμβάνει λειτουργία ελέγχου μήκους κοπής, επιτρέποντας στον χειριστή να ρυθμίσει την απόσταση τροφοδοσίας.

Τι υλικά μπορεί να επεξεργαστεί το μηχάνημα;

Το μηχάνημα έχει σχεδιαστεί κυρίως για σιδηροπυρίτες. Η τεκμηριωμένη συνθήκη αναφοράς είναι χάλυβας με αντοχή σε εφελκυσμό που δεν υπερβαίνει 450 MPa.

Μπορεί να κόψει στρογγυλό και τετράγωνο χάλυβα;

Υπό την τεκμηριωμένη συνθήκη αντοχής υλικού, οι δείκτες ικανότητας κοπής περιλαμβάνουν:

• Στρογγυλός χάλυβας έως Ø130 mm
• Τετράγωνος χάλυβας έως 120 × 120 mm
• Πλάκα χάλυβα έως 60 × 600 mm

Είναι το μηχάνημα πλήρως αυτόματο;

Το μηχάνημα περιλαμβάνει έλεγχο PLC, τηλεχειρισμό, υδραυλική ώθηση, συγκράτηση υλικού και έλεγχο μήκους. Ωστόσο, το διαθέσιμο έγγραφο δεν το περιγράφει ως μια εντελώς αυτόματη γραμμή παραγωγής χωρίς χειριστή.

Μπορεί να προσαρμοστεί η τάση;

Ναι. Η τυπική προδιαγραφή είναι 380 V, 3-φασική, 50 Hz, και η τροφοδοσία ρεύματος μπορεί να προσαρμοστεί σύμφωνα με τις τοπικές ηλεκτρικές απαιτήσεις του πελάτη.

Αίτηση Τεχνικής Πρότασης

Για να προτείνουμε την κατάλληλη υδραυλική ψαλιδιά μεταλλικών σιδηροπυριτών, παρακαλούμε να παρέχετε:

• Φωτογραφίες ή βίντεο των σιδηροπυριτών
• Τύπος υλικού και ποιότητα χάλυβα
• Μέγιστες διαστάσεις υλικού
• Πάχος υλικού
• Απαιτούμενη παραγωγική ικανότητα ανά ώρα ή ανά ημέρα
• Απαιτούμενο μήκος κοπής
• Τοπική τάση και συχνότητα
• Λιμάνι προορισμού

Με βάση αυτές τις πληροφορίες, η Jiangyin Huake Machinery Equipment μπορεί να ετοιμάσει μια κατάλληλη διαμόρφωση μηχανήματος, τεχνική πρόταση, σχέδιο αποστολής και προσφορά.
