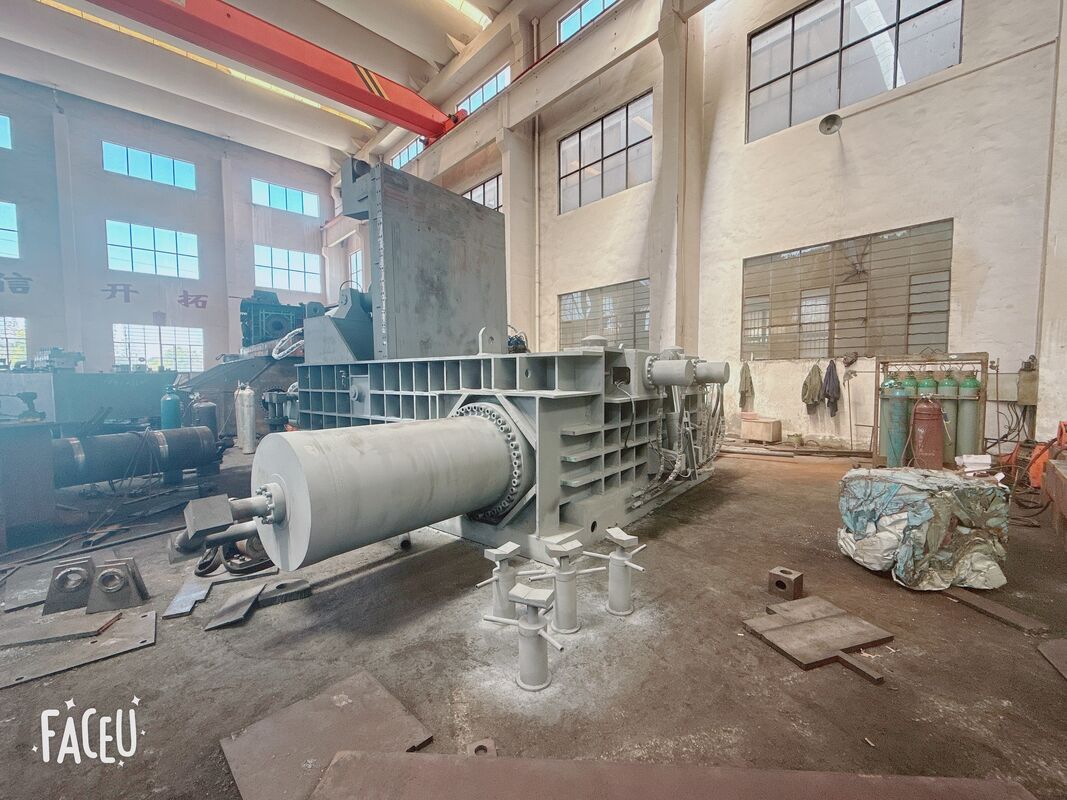

Y81-QF-630 630 τόνοι υδραυλικό δεματοποιητής παλιοσίδερων

Το Y81-QF-630 είναι ένα υδραυλικό χορτοδετικό βαρέως τύπου που αναπτύχθηκε για εφαρμογές ανακύκλωσης και επεξεργασίας σκραπ μεγάλου όγκου μετάλλων.

Το μηχάνημα είναι εξοπλισμένο με μεγάλοΘάλαμος συμπίεσης 3500 × 3000 × 1300 mm, δύο κύριοι κύλινδροι συμπίεσης, δύο πλευρικοί κύλινδροι συμπίεσης και ένα υδραυλικό σύστημα εκκένωσης δεμάτων.

Με διατομή δέματος από700 × 700 mmκαι ρυθμιζόμενο μήκος μπάλας από600 έως 2000 mm, το μηχάνημα μπορεί να συμπιέσει ογκώδη θραύσματα χάλυβα σε πυκνές και διαχειρίσιμες μπάλες για μεταφορά, αποθήκευση και φόρτιση σε φούρνο.

Το Y81-QF-630 υιοθετεί τον αυτόματο έλεγχο PLC και την απομακρυσμένη λειτουργία, βοηθώντας τους χειριστές να ελέγχουν τις διαδικασίες συμπίεσης και εκκένωσης μπάλας από μια ασφαλέστερη θέση εργασίας.

Κύρια χαρακτηριστικά του δεματοποιητή παλαιών μετάλλων Y81-QF-630

Υδραυλικό σύστημα συμπίεσης βαρέως τύπου

Το μηχάνημα χρησιμοποιεί δύο κύριους κυλίνδρους συμπίεσης με ονομαστική ώση 6300 kN. Δύο πλευρικοί κύλινδροι συμπίεσης παρέχουν πρόσθετη συμπίεση από την πλευρά του θαλάμου.

Αυτός ο σχεδιασμός συμπίεσης πολλαπλών κατευθύνσεων βοηθά στη μείωση του όγκου του ογκώδους σκραπ και στο σχηματισμό συμπαγών ορθογώνιων μεταλλικών δεμάτων.

Μεγάλος θάλαμος φόρτωσης 3500 × 3000 mm

Ο θάλαμος συμπίεσης μετρά:

3500 × 3000 × 1300 mm

Το μεγάλο άνοιγμα τροφοδοσίας είναι κατάλληλο για το χειρισμό μεγάλων και ακανόνιστων μεταλλικών απορριμμάτων. Τα υλικά μπορούν να φορτωθούν στο θάλαμο με γερανό, αρπάγη, εκσκαφέα ή άλλο εξοπλισμό χειρισμού υλικών.

Ρυθμιζόμενο μήκος μπάλας

Η τυπική διατομή του δέματος είναι:

700 × 700 mm

Το μήκος της μπάλας μπορεί να ρυθμιστεί από περίπου:

600 έως 2000 mm

Το ρυθμιζόμενο μήκος μπάλας επιτρέπει στον χειριστή να ταιριάζει με το βάρος και τις διαστάσεις του δέματος με τις απαιτήσεις μεταφοράς, αποθήκευσης ή φόρτισης κλιβάνου.

Μπάλες σκραπ από χάλυβα υψηλής πυκνότητας

Για κατάλληλα υλικά σκραπ από χάλυβα, η τελική πυκνότητα του δέματος μπορεί να φτάσει:

≥2000 kg/m³

Η πραγματική πυκνότητα του δέματος εξαρτάται από τον τύπο, το πάχος, το σχήμα και την αρχική πυκνότητα του υλικού σκραπ.

Αυτόματος έλεγχος PLC

Το Y81-QF-630 ελέγχεται από σύστημα PLC και υποστηρίζει απομακρυσμένη λειτουργία.

Το λειτουργικό σύστημα ελέγχει τις διαδικασίες κύριας συμπίεσης, πλευρικής συμπίεσης, καλύμματος θαλάμου, ασφάλισης και εκκένωσης μπάλας.

Ο αυτοματισμός βοηθά στην τυποποίηση του κύκλου δεματοποίησης και στη μείωση της εξάρτησης από τη χειροκίνητη λειτουργία της υδραυλικής βαλβίδας.

Μπροστινή εκκένωση δέματος

Μετά τη συμπίεση, το έτοιμο δέμα εκκενώνεται από το μπροστινό μέρος του μηχανήματος με έναν κύλινδρο αναστροφής υδραυλικής μπάλας.

Αυτή η μέθοδος εκκένωσης είναι κατάλληλη για τη διάταξη του χορτοδετικού με εξοπλισμό συλλογής, ζύγισης ή μεταφοράς δεμάτων κατάντη.

Τεχνικές Προδιαγραφές

Υδραυλικό Σύστημα

Το υδραυλικό σύστημα έχει σχεδιαστεί γύρω από τρεις κινητήρες 45 kW και τρεις υδραυλικές αντλίες A4V-250.

Κάθε υδραυλική αντλία έχει ονομαστική μετατόπιση 250 ml/r και ονομαστική πίεση 31,5 MPa. Η πίεση λειτουργίας του υδραυλικού συστήματος του μηχανήματος ελέγχεται σε όχι περισσότερο από 25 MPa.

Η μεγάλη δεξαμενή υδραυλικού λαδιού έχει χωρητικότητα περίπου 5000 λίτρων. Για την κανονική λειτουργία απαιτούνται περίπου 4500 λίτρα κατάλληλου υδραυλικού λαδιού.

Ένας ψύκτης νερού GLB-25 έχει εγκατασταθεί για τον έλεγχο της θερμοκρασίας του υδραυλικού λαδιού κατά τη συνεχή λειτουργία.

Το τελικό σύστημα ψύξης-νερού θα πρέπει να σχεδιαστεί σύμφωνα με την τοπική θερμοκρασία περιβάλλοντος, την ποιότητα του νερού και τις ώρες λειτουργίας.

Τυπικά Υλικά

Το υδραυλικό δεματοποιητή μετάλλων Y81-QF-630 μπορεί να διαμορφωθεί για την επεξεργασία διαφόρων ογκωδών σιδηρούχων υλικών, όπως:

• Αποκόψεις πλάκας από χάλυβα
• Σκραπ από δομικό χάλυβα
• Απόβλητα κατασκευής χάλυβα
• Θραύσματα μετάλλων βαριάς βιομηχανίας
• Μικτά σκραπ χάλυβα
• Μεγάλα και ακανόνιστα κομμάτια χάλυβα
• Σκραπ που παράγονται από εργοστάσια επεξεργασίας χάλυβα
• Ανακυκλώσιμο μέταλλο που συλλέγεται από μεγάλα ναυπηγεία απορριμμάτων

Οι φωτογραφίες υλικού, οι μέγιστες διαστάσεις και το πάχος του υλικού θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Για πολύ παχύ, μεγάλου μεγέθους ή υψηλής αντοχής σκραπ από χάλυβα, μπορεί να απαιτείται προκοπή πριν από τη φόρτωση του υλικού στο χορτοδετικό.

Τυπικές Εφαρμογές

Ναυπηγεία Ανακύκλωσης Μετάλλων

Ο μεγάλος θάλαμος επιτρέπει στις εταιρείες ανακύκλωσης να επεξεργάζονται ογκώδη σκραπ και να μειώνουν τον χώρο που απαιτείται για την αποθήκευση.

Χαλυβουργεία

Οι συμπιεσμένες μπάλες σκραπ χάλυβα μπορούν να προετοιμαστούν για μεταφορά και φόρτιση σε φούρνο σύμφωνα με το μέγεθος και τις απαιτήσεις πυκνότητας του χαλυβουργείου.

Εγκαταστάσεις Κατασκευής Μετάλλων

Τα άκρα των χαλύβδινων πλακών, οι δομικές αποκοπές και τα απόβλητα παραγωγής μπορούν να συμπιεστούν σε διαχειρίσιμα δέματα.

Κέντρα συλλογής απορριμμάτων

Τα χαλαρά μεταλλικά θραύσματα μπορούν να συμπιεστούν για να βελτιωθεί η οργάνωση αποθήκευσης και να διευκολυνθεί η φόρτωση σε φορτηγά ή πλοία.

Εγκαταστάσεις Επεξεργασίας Βιομηχανικών Αποβλήτων

Το μηχάνημα μπορεί να ενσωματωθεί σε μια μεγάλη γραμμή ανακύκλωσης μετάλλων με γερανούς, αρπάγες, μεταφορείς, συστήματα ζύγισης και εξοπλισμό χειρισμού δεμάτων.

Οφέλη από τη χρήση ενός χορτοδετικού μετάλλων βαρέως τύπου

Μειωμένος όγκος σκραπ

Η συμπίεση χαλαρών και ογκωδών απορριμμάτων χάλυβα μειώνει σημαντικά τον χώρο που καταλαμβάνει το υλικό.

Ευκολότερη Μεταφορά

Οι ομοιόμορφες ορθογώνιες μπάλες είναι πιο εύκολο να ανυψωθούν, να στοιβαστούν και να μεταφερθούν από τα χαλαρά ακανόνιστα σκραπ.

Βελτιωμένη διαχείριση αποθήκευσης

Οι έτοιμες μπάλες μπορούν να τοποθετηθούν πιο αποτελεσματικά σε αποθήκες, μάντρες απορριμμάτων και χώρους φόρτωσης.

Διαστάσεις ελεγχόμενης μπάλας

Το τμήμα μπάλας 700 × 700 mm και το ρυθμιζόμενο μήκος μπάλας διευκολύνουν την αντιστοίχιση διαφορετικών απαιτήσεων χειρισμού κατάντη.

Ασφαλέστερη απομακρυσμένη λειτουργία

Το σύστημα τηλεχειρισμού επιτρέπει στον χειριστή να παρατηρεί το μηχάνημα χωρίς να στέκεται ακριβώς δίπλα στο θάλαμο συμπίεσης.

Κατάλληλο για μεγάλα έργα επεξεργασίας σκραπ

Ο μεγάλος θάλαμος, οι πολλαπλοί υδραυλικοί κύλινδροι και η εγκατεστημένη ισχύς 135 kW καθιστούν το Y81-QF-630 κατάλληλο για απαιτητικές βιομηχανικές εφαρμογές ανακύκλωσης σκραπ.

Διαστάσεις μηχανήματος και απαιτήσεις εγκατάστασης

Οι συνολικές διαστάσεις του μηχανήματος είναι περίπου:

9500 × 8555 × 3085 χλστ

Όταν το κάλυμμα του θαλάμου ανοίξει πλήρως, το συνολικό ύψος του μηχανήματος είναι περίπου:

4660 χλστ

Η συνιστώμενη περιοχή εγκατάστασης είναι περίπου:

10,2 × 9,8 μέτρα

Θα πρέπει να δεσμευτεί επιπλέον χώρος για:

• Εξοπλισμός φόρτωσης υλικών
• Αφαίρεση δέματος
• Συντήρηση υδραυλικού σταθμού
• Πρόσβαση στον ηλεκτρικό πίνακα ελέγχου
• Εξοπλισμός ψύξης-νερού
• Πρόσβαση χειριστή
• Χειρισμός ανταλλακτικών

Ο πελάτης θα πρέπει να προετοιμάσει μια βάση από οπλισμένο σκυρόδεμα σύμφωνα με το τελικό σχέδιο θεμελίωσης που παρέχεται μετά την επιβεβαίωση της παραγγελίας.

Πληροφορίες Αποστολής

Λόγω των διαστάσεων και του συνολικού βάρους του Y81-QF-630, το μηχάνημα είναι κατάλληλο για αποστολή με πλοίο χύδην.

Τα κύρια τμήματα αποστολής περιλαμβάνουν:

Το τελικό σχέδιο αποστολής, τα σημεία ανύψωσης και η μέθοδος συσκευασίας θα επιβεβαιωθούν σύμφωνα με το λιμάνι προορισμού και τη διαδρομή μεταφοράς.

Επιλογές προσαρμογής

Το Y81-QF-630 μπορεί να προσαρμοστεί σύμφωνα με τις συνθήκες λειτουργίας του πελάτη.

Η διαθέσιμη προσαρμογή μπορεί να περιλαμβάνει:

• Διαφορετική τάση και συχνότητα τροφοδοσίας
• Προσαρμοσμένο μήκος μπάλας
• Σύστημα θέρμανσης υδραυλικού λαδιού για ψυχρές περιοχές
• Βελτιωμένο σύστημα ψύξης υδραυλικού λαδιού
• Διαφορετικές μάρκες PLC και ηλεκτρικών εξαρτημάτων
• Διαμόρφωση τηλεχειριστηρίου
• Ενσωμάτωση γερανού φόρτωσης ή λαβής υλικού
• Σύστημα ζύγισης δεμάτων
• Προσαρμοσμένη προστασία ασφαλείας
• Πακέτο ανταλλακτικών
• Υποστήριξη εγκατάστασης και θέσης σε λειτουργία

Όλες οι προσαρμογές θα πρέπει να επιβεβαιωθούν πριν από την κατασκευή.

Πληροφορίες που απαιτούνται για την επιλογή μηχανήματος

Για να προτείνετε το σωστό χορτοδετικό παλιοσίδερων, παρέχετε:

1. Φωτογραφίες ή βίντεο του σκραπ υλικού
2. Είδος μετάλλου προς επεξεργασία
3. Μέγιστες διαστάσεις υλικού
4. Μέγιστο πάχος υλικού
5. Απαιτούμενη ικανότητα επεξεργασίας ανά ώρα ή ανά ημέρα
6. Απαιτούμενες διαστάσεις δέματος
7. Απαιτούμενο βάρος ή πυκνότητα δέματος
8. Τοπικό τροφοδοτικό
9. Μέθοδος φόρτωσης
10. Λιμάνι προορισμού

Με βάση αυτές τις πληροφορίες, η ομάδα μηχανικών μας μπορεί να αξιολογήσει εάν το Y81-QF-630 είναι κατάλληλο για το έργο σας.

Συχνές Ερωτήσεις

Ποιο είναι το μέγεθος του θαλάμου συμπίεσης του Y81-QF-630;

Ο θάλαμος συμπίεσης έχει διαστάσεις 3500 × 3000 × 1300 mm.

Ποιο είναι το τελικό μέγεθος της μπάλας;

Η τυπική διατομή του δέματος είναι 700 × 700 mm. Το μήκος της μπάλας μπορεί να ρυθμιστεί από περίπου 600 έως 2000 mm.

Ποια είναι η πυκνότητα του δέματος;

Για κατάλληλα σκραπ χάλυβα, η πυκνότητα του δέματος μπορεί να φτάσει τουλάχιστον τα 2000 kg/m³. Η πραγματική πυκνότητα εξαρτάται από τον τύπο του υλικού, το πάχος και την αρχική κατάσταση.

Ποια είναι η συνολική εγκατεστημένη ισχύς;

Η συνολική εγκατεστημένη ισχύς είναι 135 kW, αποτελούμενη από τρεις κύριους κινητήρες 45 kW.

Ποιος είναι ο χρόνος κύκλου του μηχανήματος;

Ο χρόνος κύκλου χωρίς φορτίο είναι περίπου 110–120 δευτερόλεπτα. Η πραγματική παραγωγική ικανότητα εξαρτάται από την απόδοση φόρτωσης, τον τύπο σκραπ, το μέγεθος του υλικού και το μήκος της μπάλας.

Το μηχάνημα λειτουργεί αυτόματα;

Ναί. Το μηχάνημα χρησιμοποιεί αυτόματο έλεγχο PLC και υποστηρίζει απομακρυσμένη λειτουργία.

Πώς εκκενώνεται το έτοιμο δέμα;

Το δέμα εκκενώνεται από το μπροστινό μέρος του μηχανήματος με έναν υδραυλικό κύλινδρο αναστροφής.

Μπορείτε να παρέχετε μια ακριβή ωριαία παραγωγική ικανότητα;

Η ωριαία χωρητικότητα πρέπει να υπολογίζεται σύμφωνα με την πυκνότητα υλικού του πελάτη, τη μέθοδο φόρτωσης, το μήκος της μπάλας και το απαιτούμενο βάρος μπάλας. Οι φωτογραφίες υλικού και οι απαιτήσεις παραγωγής είναι απαραίτητες πριν επιβεβαιωθεί η χωρητικότητα.

Μπορεί να προσαρμοστεί η τάση;

Ναί. Η τυπική προδιαγραφή είναι 415 V, 3 φάσεων, 50 Hz. Άλλες διαμορφώσεις τάσης και συχνότητας μπορούν να σχεδιαστούν ανάλογα με τη χώρα προορισμού.

Μπορεί το μηχάνημα να αποσταλεί σε κοντέινερ;

Λόγω των μεγάλων διαστάσεων και του συνολικού βάρους περίπου 90 τόνων, η συνιστώμενη μέθοδος αποστολής είναι το πλοίο χύδην.

Γιατί να επιλέξετε το Jiangyin Huake Machinery;

Η Jiangyin Huake Machinery Equipment Co., Ltd. ειδικεύεται στον εξοπλισμό ανακύκλωσης υδραυλικών μετάλλων και παρέχει εξατομικευμένες λύσεις σύμφωνα με το σκραπ του πελάτη, τον στόχο παραγωγής και τις συνθήκες λειτουργίας.

Πριν συστήσει ένα μηχάνημα, η τεχνική ομάδα μας αξιολογεί τον τύπο του υλικού, τις διαστάσεις του υλικού, το μέγεθος της μπάλας στόχου, τη μέθοδο φόρτωσης και την απαιτούμενη χωρητικότητα.

Αυτή η διαδικασία επιλογής βάσει έργου βοηθά να διασφαλιστεί ότι το υδραυλικό σύστημα, οι διαστάσεις του θαλάμου και οι προδιαγραφές της μπάλας ταιριάζουν με την πραγματική λειτουργία ανακύκλωσης του πελάτη.

Ζητήστε Τεχνική Πρόταση

Στείλτε μας τις φωτογραφίες απορριμμάτων υλικού, τις μέγιστες διαστάσεις του υλικού, την απαιτούμενη ημερήσια χωρητικότητα, το μέγεθος της μπάλας και την τοπική παροχή ρεύματος.

Η ομάδα μηχανικών μας θα αξιολογήσει τις απαιτήσεις σας και θα προετοιμάσει μια κατάλληλη διαμόρφωση μηχανής, τεχνική πρόταση και προσφορά για το έργο σας.
